Комплект штатной электрики для фаркопа на Hyundai Santa Fe CM дорестайлинг (2006-2009) Концепт Авто - это комплект электропроводки с блоком согласования и жгутом с оригинальными колодками предназначен для быстрого подключения фаркопа к бортовой сети автомобиля Hyundai Santa Fe CM дорестайлинг (2006-2009). Подключение осуществляется к штатным разъемам автомобиля. Такой способ подключения исключает вмешательство в электрическую сеть автомобиля и позволяет смонтировать электропроводку фаркопа быстро и самостоятельно. Каждый комплект разрабатывается под конкретную модель автомобиля с учетом ее особенностей.

Модуль (Смарт коннект) Концепт Авто на Hyundai Santa Fe CM дорестайлинг (2006-2009)предназначен для управления светотехникой сопряженного с автомобилем устройства через 7-ми контактную розетку без существенной нагрузки на бортовую сеть автомобиля. Блок согласования представляет собой пассивный элемент, управляемый через штатные сигналы автомобиля, а именно: Стоп сигнал, правый и левый указатели поворотов, правый и левый габаритные огни, противотуманный фонарь или лампа указателя заднего хода. Модуль подключается к штатной проводке автомобиля, через подключение непосредственно к задним фарам. Модуль абсолютно не видим электронным системам автомобиля, так как потребляет незначительное количество электрического тока (менее 10 мА). Также модуль не может повлиять на работоспособность штатных систем автомобиля, так как не может передавать никакой электрический ток в штатную систему автомобиля, соответственно, никак не влияя на ее работоспособность.

Технические характеристики модуля на Hyundai Santa Fe CM дорестайлинг (2006-2009) Концепт Авто:

• Температура эксплуатации: от -40°C до +45°C;
• Кол-во контактов: 7;
• Материал проводника: Провод марки ПВАМ (ссылка на производителя). На концы проводов, подключаемые к розетке ТСУ, установлены металлические наконечники, с другой стороны провода оснащены штатными колодками для подключения "в разрыв" задних фонарей, кроме провода 1,0-2 мм (белый) на нем установлена клемма-кольцо с внутренним диаметром 6,2-6,8 мм для установки под гайку М6 ("Масса").
• Групповая изоляция: Все проводники собраны в общий жгут с применением флисовой изоленты на тканевой основе и ПВХ трубки для автомобильной промышленности.

Комплектация модуля на Hyundai Santa Fe CM дорестайлинг (2006-2009) Концепт Авто:

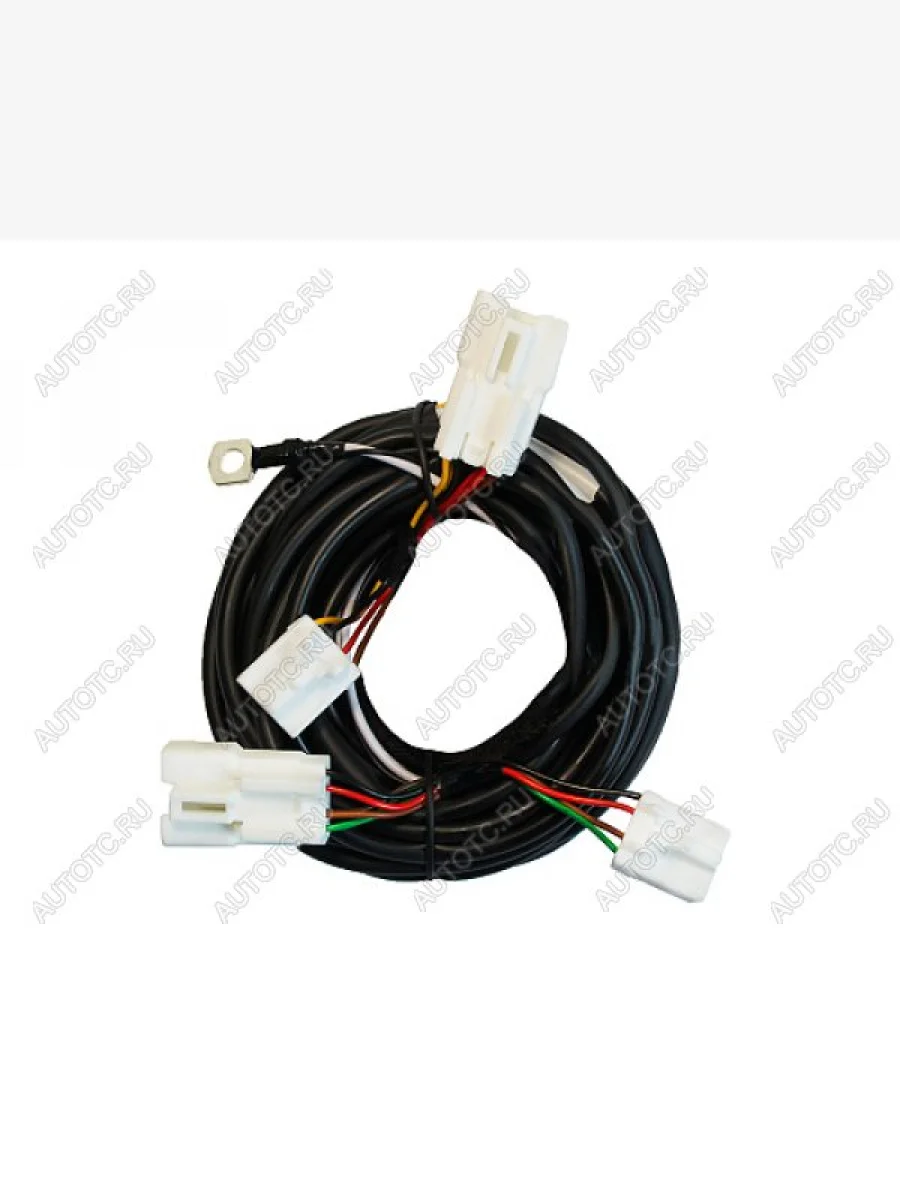

• Жгут проводов со штатными колодками. Материал проводника - Провод марки ПВАМ. Сечение проводников: 6 проводов 0,5мм2 (красный, синий, желтый, зеленый, коричневый, черный) длина 1,7 метра, 1 проводник 1,0мм2 (белый) длина 1,6 метра. На концы проводов, подключаемые к розетке ТСУ, установлены металлические наконечники, с другой стороны провода оснащены штатными колодками для подключения "в разрыв" задних фонарей, кроме провода 1,0мм2 (белый) на нем установлена клемма-кольцо с внутренним диаметром 6,2-6,8мм для установки под гайку М6 ("Масса"). Групповая изоляция: Все проводники собраны в общую ПВХ трубку для автомобильной промышленности с внешним диаметром 10мм.
•  Розетка ТСУ 7 - контактная с защитным пыльником (ISO 1724).
•  Упаковочная коробка - 1шт.
•  Инструкция по подключению и монтажу со вспомогательными изображениями -1шт.
•  Монтажный комплект -1шт. (Винт DIN7985 М4*35 - 3 шт., Гайка с фланцем DIN6923 M4 рифленая - 3 шт.,Упаковка для монтажного комплекта- 1 шт.)


Упаковка модуля на Hyundai Santa Fe CM дорестайлинг (2006-2009) Концепт Авто:

• Материал товарной упаковки картонная коробка:  124х165х50мм.
• Вес: 0,3 кг.

Применимость:
